GA 18+

GA加强型微油螺杆式压缩机

GA 18+

概述

为任何应用提供全面的解决方案
阿特拉斯·科普柯能为您提供经过专门设计的佳解决方案，满足您的特定需求并帮助您解决日常碰到的难题。
GA 变速驱动压缩机通过避免从满载到空载的极低效过渡周期，以及消除过多的卸载功率消耗，从而能够很好地满足应用所需的耗气量。使用 VSD 技术，阿特拉斯·科普柯使大量节约能源成本成为现
GA+ Workplace Air SystemTM 提供行业领先的性能并满足所有先进的压缩机控制需求。由于该压缩机的噪声级别极低，因此您可以将其安装在合适且经济的任何位置。

GA 是迄今为止可靠的储气罐安装型车间解决方案，它随时可以提供优质空气。

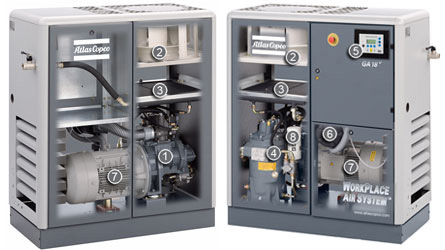

X 透视图 GA 11+ - GA 15+ - GA 18+ - GA 22+
行业领先的性能
在该行业实现了佳排气量，这都得益于创新的压缩机机头和高效的机组设计。
通过应用独特的低噪声、高性能径流式风扇确保有一个噪声级别极低、惬意且舒适的工作环境。
通过使用先进的 Elektronikon® II 电脑控制器，使其具备对应用的精确调整能力，并且实现了对压缩空气系统的多功能控制。
尖端解决方案的一体化集成，适于在极端条件下工作的冷凝水处理设备、能量回收和保护装置。

1 - 压缩机机头
2 - 径流式风扇
3 - 冷却器
4 - 油气分离器
5 - Elektronikon II
6 - 进气过滤器
7 - 电动机
8 - 油过滤器

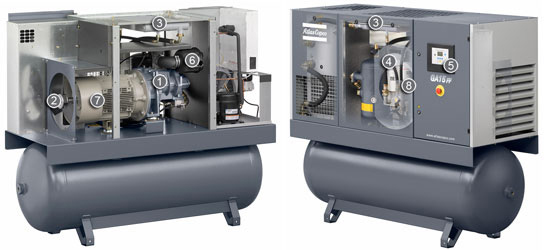

GA 11+ - GA 15+ - GA 18+ - GA 22+ 可靠的车间解决方案
其高性能使任何车间解决方案都相形见绌。
安装在储气罐上的完整解决方案，排气后随即可提供优质空气。
根据任何车间的需要量身定做的控制系统：Elektronikon® I 电脑控制器易学易用，通过使用简单的通用图形符号，车间里的任何人员均可方便地对其进行操作。

1 - 压缩机机头
2 - 轴流式风扇
3 - 冷却器
4 - 油气分离器
5 - Elektronikon I
6 - 进气过滤器
7 - 电动机
8 - 油过滤器

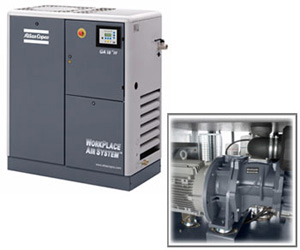

易于安装
WorkPlace：完善的功能，全面的能力
由于 GA+ 结构紧凑、占地面积小、运行噪声低且集成了空气和冷凝水处理设备，因此它可以为您的生产提供完善的功能。 GA+ 的集成化设计使您可以将压缩机置于生产车间，从而减少了外部管道成本并使整个系统的压降达到小。提高的效率可以大大地为您的企业节约能源。
降低了安装成本
GA+ 可以安装在使用点附近运行 – 无需使用专用的压缩机房。
GA+ 即用即供 – 使生产停机时间达到小并降低安装成本。
GA+ 集成了过滤设备，因此基本上不需要装配高成本的外部管道。

降低能源成本和保养成本
·由于工作现场的管道较少，因此 GA+ 能够使整个系统的压降达到小，从而可以降低能源成本。
·过滤系统产生的清洁空气可以防止腐蚀网络 – 大程度上降低了能源、维修和保养成本。
·GA+ 能够在极低的系统压力下运行以降低能源成本，这都得益于 Elektronikon® 先进的监控系统。

控制和监控
完美控制，节能高效
Elektronikon 操作系统可提供控制和监控功能，以提高压缩机的效率和可靠性。 Elektronikon 可轻松扩展额外的传感器、数字输入和因特网通信功能，满足您特定的需求 - 提供多达四台压缩机的简便中央监控和控制功能 (Energon)。出于便利使用的目的，显示内容可设置为 27 种不同的语言。为大化能源效率，Elektronikon 可控制主驱动电动机，在预先确定的狭窄压力带内调节系统压力。只需按一个按钮，您就可以远程启动和停机，还可以加载和卸载压缩机。

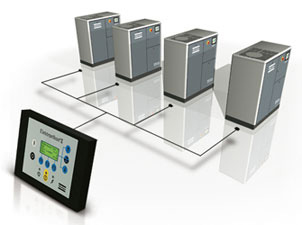

1. Energon

Elektronikon 的多台压缩机控制系统 (Energon) 可同时集中控制多达四台压缩机。这样，除了压缩空气泄露小、网络压力更为稳定之外，系统压力和能源消耗也得到可观的降低和减少。

2. 双压力设置 2. 双压力设置
生产过程会产生压力波动，从而导致在低使用期的能源浪费。 Elektronikon 可手动或自动产生两种不同的系统压力带，以优化能源使用并减少低使用期的成本。
3. 延迟二次停机
尖端的延迟二次停机 (DSS) 功能仅在需要时运行驱动电动机。由于 Elektronikon 在小化驱动电动机运行时间的同时，保持了所需的系统压力，能源消耗也保持低。

以可靠性为设计基础
领先的性能，整体可靠性...
确保的可靠性
阿特拉斯·科普柯的 GA 压缩机根据 ISO 9001、ISO 14001 和 ISO 1217 第三版附录 C 进行设计、生产和测试。即使是在极端的工作条件下，GA 也能够将可靠性提升到一个新的层次。在环境温度高达 50°C/122°F 时，GA 同样能够达到高的耐久性标准。
新转子技术
阿特拉斯·科普柯致力于为每一代 GA 开发高效的螺杆转子。新一代的喷油螺杆转子由阿特拉斯·科普柯的专业工程师经过大量的研发工作后开发而成，它具有无与伦比的效率。阿特拉斯·科普螺杆转子的生产严格按照六西格玛质量标准进行控制。除此之外，每个压缩机在出厂之前均要经过严格测试和质量认证，保证您可以放心使用。
经时间证明的传动系统
具有高效率的螺杆转子由经时间证明的传动系统直接驱动，并且由全封闭式的高效电动机提供动力。许多年来，GA 系列始终配备有 Eff1/EPACT 电动机，使我们的客户尽享低能耗带来的好处

技术规格 GA 11+-GA 22+ (50 Hz)

压缩机类型	大工作压力 WorkPlace	大工作压力 WorkPlace FF	流量 FAD (1)	安装的电动机功率	噪声级别 (2)
	bar(e)		m3/min	kW	dB(A)
GA 11+	7.5	7.3	2.0	11	63
	8.5	8.3	1.9	11	63
	10	9.8	1.6	11	63
	13	12.8	1.2	11	63
GA 15+	7.5	7.3	2.7	15	64
	8.5	8.3	2.5	15	64
	10	9.8	2.3	15	64
	13	12.8	1.9	15	64
GA 18+	7.5	7.3	3.3	18.5	66
	8.5	8.3	3.2	18.5	66
	10	9.8	2.7	18.5	66
	13	12.8	2.3	18.5	66
GA 22+	7.5	7.3	3.8	22	67
	8.5	8.3	3.7	22	67
	10	9.8	3.3	22	67
	13	12.5	2.8	22	67

技术规格 GA 11+-GA 22+ (60 Hz)

压缩机类型	大工作压力 WorkPlace	大工作压力 WorkPlace FF	流量 FAD (1)	安装的电动机功率	噪声级别 (2)
	bar(e)		l/s	kW	dB(A)
GA 11+	7.4	7.2	32.4	11	63
	9.1	8.9	30.2	11	63
	10.8	10.3	26.0	11	63
	12.5	12.3	20.7	11	63
GA 15+	7.4	7.2	44.6	15	64
	9.1	8.9	41.6	15	64
	10.8	10.3	37.6	15	64
	12.5	12.3	30.8	15	64
GA 18+	7.4	7.2	53.9	18.5	66
	9.1	8.9	49.8	18.5	66
	10.8	10.3	45.1	18.5	66
	12.5	12.3	39.7	18.5	66
GA 22+	7.4	7.2	63.6	22	67
	9.1	8.9	58.8	22	67
	10.8	10.3	53.2	22	67
	12.5	12.3	48.8	22	67

(1) 机组性能根据 ISO 1217 第三版附录 C-1996 测定 参考工况：

绝对进气口压力 1 bar (14.5psi)
进气口空气温度 20°C (68°F)

FAD 是在以下工作压力下测定的：

7 巴：7.5 巴型
9.5 巴：10 巴型
12.5 巴：13 巴型

(2) 平均噪声级别根据 Pneurop/Cagi 测试标准 PN8NTC2 测定；误差 2 dB(A)。参考条件下 GA 15-22 内置冷冻干燥机的压力露点：5°C，37°F GA 15-22 储气罐安装型的储气罐大小：500 L。增加的重量：125 kg。 VSD 机器的大工作压力：13 bar(e) (188 psig) 标准可选件
可以根据您的需要量身定做 GA。从内置式干燥机和过滤器到防雨装置的所有可选部件应有尽有，您可以用其进一步优化 GA 的性能或定做 GA，使其能够适用于特定的生产环境。

	GA 11+- GA 15 - GA 18+- GA 22+ - GA 30+	GA 15 - GA 18 - GA 22	GA 18 VSD - GA 22 VSD - GA 30 VSD
保护装置
盛油底盘	·	N/A	·
电动机空间加热器	·	·	·
电动机空间加热器 + 绕组测温	·	N/A	·
相序继电器	标准	·	标准
热带恒温调节阀	·	·	·
防冻保护	·	·	N/A
重载进气过滤器	·	N/A	·
压缩机进气口预过滤器	·	N/A	·
公共工程
防雨保护	·	N/A	·
电源绝缘开关	·	·	·
起吊装置	·	N/A	·
通信
ES 100 顺序选择器的继电器	·	N/A	N/A
AIRmonitor	·	N/A	·
Elektronikon(2) 的高分辨率图形显示屏	·	N/A	·
油
食品级润滑油	·	·
Roto - Xtend Duty 润滑油	·	·
常规可选件
能量回收	·	N/A	·
特殊遮篷颜色	·	·	·
俄罗斯国家标准 (GOST) 合格证标志	·	·	·
进气节流调节	·	N/A	N/A
船级社认证	·	N/A	N/A
高环境温度机型（HAv 50°C，122°F）	·	N/A	N/A
IT 附件	N/A	N/A	·
SQL 贮气罐	N/A	·	N/A

(1) 表示仅限于 FF 机组 (2) 表示中文、韩文和日文需要
